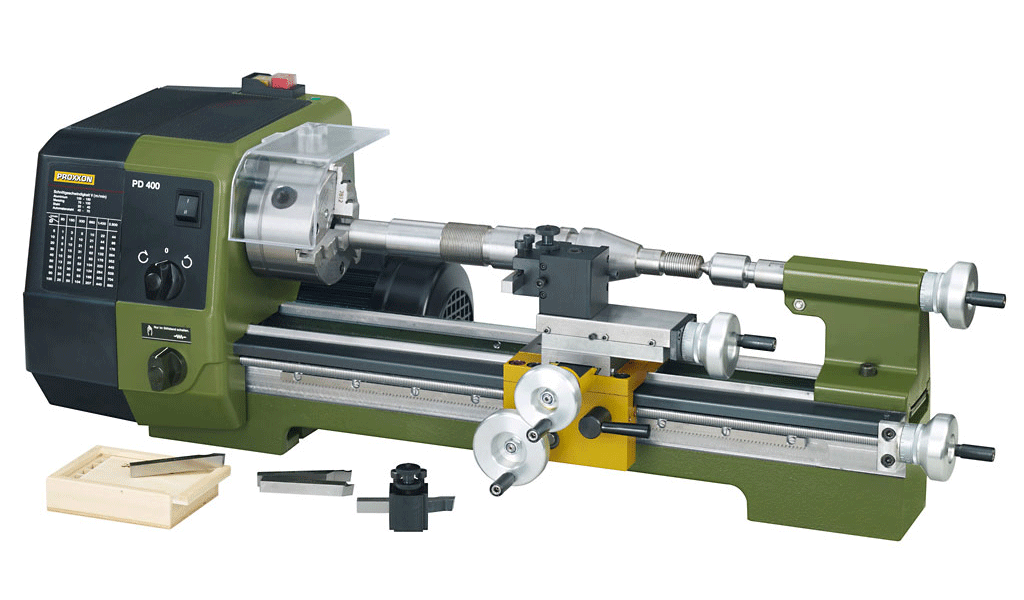

PD 400 Esztergagép

Műszaki adatok

Dokumentumok

Felhasználói útmutató

Leírás

Sík- hossz-, serleg- és kiessztergálás, külső és belső menetvágás, horonyesztergálás. Acél, szinesfémek(alu, sárgaréz). A legnagyobb terhelés mellett is beremegésmentes, Csiszolt és edzett erőteljes prizmavezetés a legnagyobb pontosság és szilárdság érdekében (jelentősen jobb mint a rudazatos). Kiegészíthető jól átgondolt tartozékokkal. Az ágyazatban mart illesztés a PF 360 típusú maróhoz.
Technikai adatok : Csúcstávolság: 400 mm, csúcsmagasság: 85 mm., legnagyobb befogható munkadarab Support feletti átmérője: 116 mm.. Keresztirányban bordázott gépi ágyazat kiváló minőségű szürkeöntvényből, csizsolt prizmavezetéssel (különösen jelentős marási munkákhoz).Túlméretezett főtengely 2 db utánállítható kúpgörgős csapággyal és fészek 2-es morsekúp csatlakoztatásához. Áteresztés: 20,5 mm. Futáspontosság a tokmány nélkül: 5/1.000 mm.
Nagy pontosságú 3 pofás eszterga tokmány 100 mm átmérőig.A szíjazat áthelyezésével 6 különböző fordulatszám 1:80/330/1400/perc, 2:160/660/2800 fordulatszám. Erőteljes nyugodt futású, kondenzátoros 550 Watt leadott teljesítményű motor. Kézhez illő állító kerék nullázása 1 osztás: 0.05 mm, a bekapcsolható automatikus előtolás (választható 0,07 vagy 0,14 mm/ford. A cserekerekekkel 20 különböző menetemelkedés (bal vagy jobb) állítható (metrikus):0,2-0,25-0,3-0,35-0,4-0,45-05-0,67-0,7-0,75-0,8-0,9-1,0-1,25-1,50-1,75-2,0-2,5-3,0 mm. Collmenet 1-48-ig. Forgócsúcs MK2 10 mm fúrótokmány felvételéhez. A vezetőorsó 12x1,5 trapézmenettel. Keresztszán: 85 mm -es állítással. Felsőszán: 55 mm -es úttal 45 fokos állítás kúpesztergáláshoz. Szegnyereg: rövid MK2-es Morsekúp felvételéhez 40 mm-ig mozgatható skálabeosztással. Körvonalméret: 900x400x300 mm (HxSZxM)Kisbefogó méret: 10x10 mm Súly: 45 kg
